概述

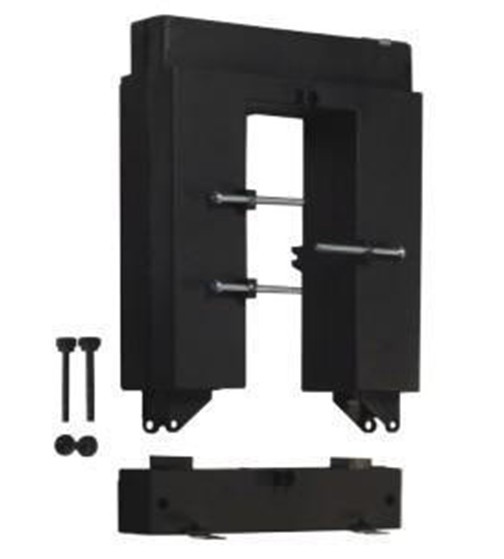

TP系列互感器是为了方便安装而特别设计的。因为有了分离式铁心，所以安装时无需打开任何电缆或汇流排。普通互感器的连接往往需要中止一次电流，以便让电缆或者汇流排穿过互感器的铁心，或把电缆与一次接线端子连接。铁心可以很容易被打开，无需中止线路就可以安装和连接，因此既节约时间又节省安装成本。

主要技术特征

1.尺寸小，便于安装。

2.内部窗口大，可以穿过夹钳，电缆或汇流排。

3.各样尺寸的选择，适用于所有现行安装方式。

4.高精度及可靠性。

技术规格

1.一次电流：100-5000A

2.二次电流：5A,1A

3.最大电压：0.72/3KV

4.频率：50/60HZ，400HZ

5.额定负载：1VA-30VA

6.精度：0.5,1.0,3.0

7.短时热电流：1th=100*ln

8.额定安全系数：FS小于5

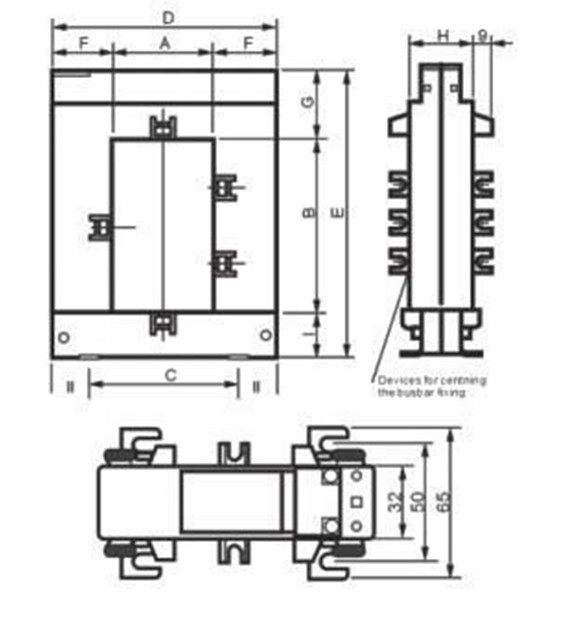

产品尺寸图

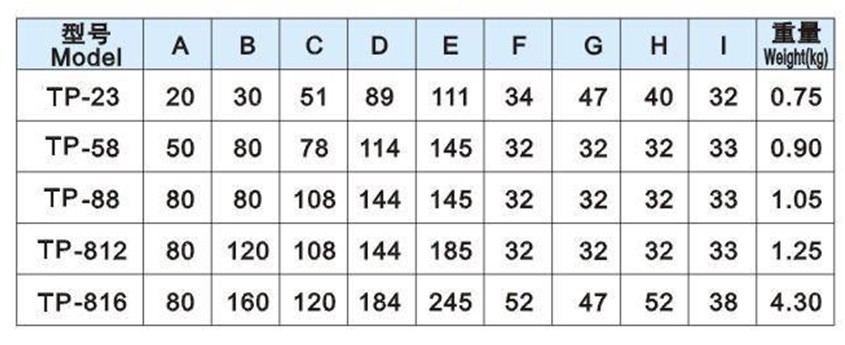

主要技术参数与规格
