IMZL系列低高度集成模块
分类: 电源  发布时间: 2012-06-08 14:27
IMZL系列集成模块的特点：采用先进的功率，散热和结构设计，功率密度可达到35W/in³，体积比通用性DC/DC变换器缩减50％，效率提高4％-10％。特别是其低高度设计应用场合更广。
价格 : ￥0.00
运费 : ￥0.00
数量 :













特性

输人电压覆盖范围：DC6V-80V

输出电压覆盖范围：DC3.3V-36V

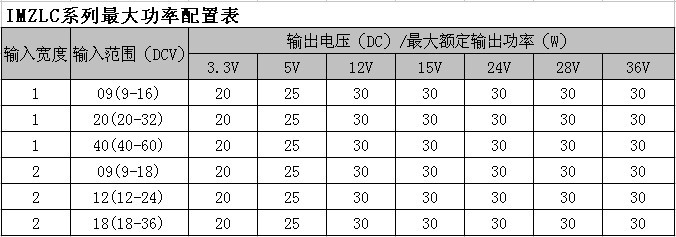

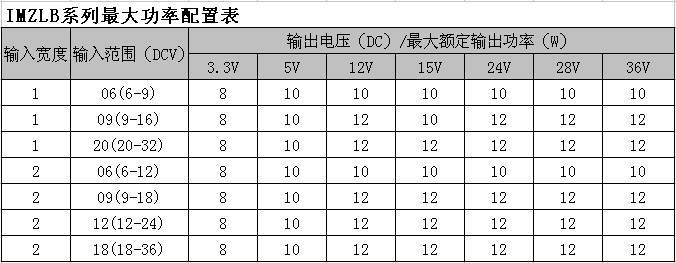

输出功率覆盖范围：2W-25W

最宽工作温度范围：-55℃-+105℃

最宽额定输入范围：5倍（如DC9V-45V）

高效率：可达90％

绝缘电阻：DC500V≥200MΩ

型号定义和说明

I  M  ZL  Z  16  05  J                                                    I  M  ZL  A  3  12  05  J

I-标记：集成                                                                I-标记：集成

M-类别：模块类                                                          M-类别：模块类

ZL-领域：低高度低压输入                                           ZL-领域：低高度低压输入

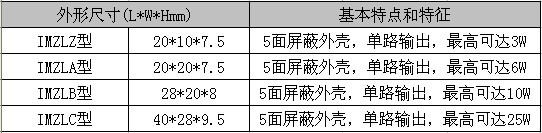

Z-路数，外形，最大功率                                             A-路数，外形，最大功率

16-输入电压范围：DC16V-DC40V                              3-输入宽度：最大为5倍

05-输出电压：额定输出电压                                        12-输入下限：额定最低输入电压值

J-温度等级：S,G,J                                                        05-输出电压：额定输出电压

                                                                                     J-温度等级：S,G,J ,H
