使用环境

1.海拔高度：≤1000m；

2.环境温度：-30℃~+40℃；

3.温度：最高月平均气温+30℃，最高年平均气温+20℃；

4.相对湿度：日平均≤95％,月平均≤90％；

5.防震水平：水平加速度0.4m/s²，垂直加速度0.15m/s²；

6.安装地点：无剧烈冲击，无严重污染和化学腐蚀，无导电尘埃及爆炸危险。

 型号说明

YB □  20 -  △  /  ▽  -  ◇

YB-高压/低压预装式变电站

□-布置方式：M表示“目”字型，P表示“品”字型

20-设计序号

△-高压侧额定电压（KV）

▽-低压侧额定电压（KV）

◇-变压器额定容量（KVA）

产品结构特点

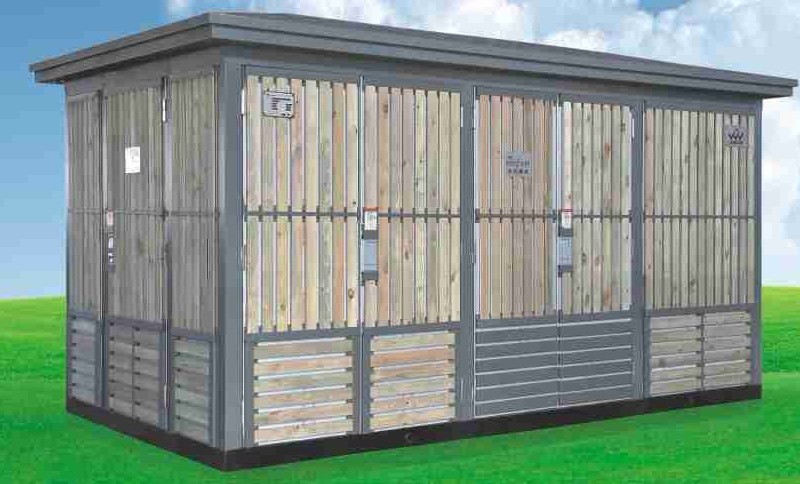

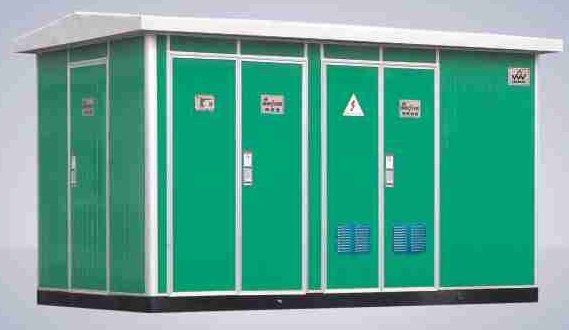

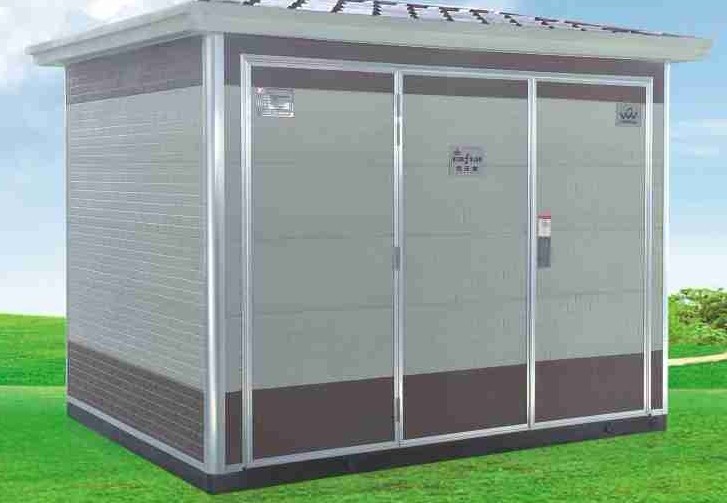

1.箱变的基本结构分为“目”字形，箱体骨架采用优质的槽钢和角钢焊接而成，具有较高的机械强度，箱体采用铝合金型材制作，具有较高的防腐能力，整体美观的外形经喷漆着色可与周围环境协调，精心设计的底部起吊装置，给安装运输移动提供了极大地方便。

2.箱变内有独立的高压室，变压器室和低压室，各室照明随门的开启自动打开。高压室内装有高压环网开关设备，可根据用户需要选用压气式，真空式负荷开关，且具有“五防”功能，当采用限流型高压熔断器时，负荷开关自动分闸，避免了因缺相运行而引起故障。

3.变压器室采用自然通风和自动控制的强迫散热风冷装置，具有随温度变化而自动控制的排风系统，能有效控制降低箱内温度，满足运行要求，根据用户要求还可采用防凝露的装置，根据用户要求，可沿有轨道能方便的从变压室两侧从大门进出。箱体材料能防止雨水和污物进入，具备长期户外便用的条件，确保防腐防水，防尘性能，使用寿命长，维护简单，外形美观。

4.变压器可采用干式或油浸式变压器，油浸式变压器可选用有油枕和无油枕全密封两种。

5.低压室具有低压成套开关设备的总体功能，供用户挑选，任意组合。

6.外壳材料：外壳材料有复合板，不锈钢复合板，镀铝锌板，不锈钢板，金属雕花板。

7.结构特点：高压结构合理紧凑，可选用SF6，FZN57,VHC环网柜，全部具有五防联锁功能。

                     变压器自然通风和自然通风冷系统可适用干式和油式变压器。

8.低压室：可根据用户要求采用多结构的配电方案，有动力配电，照明配电，无功自动补偿，电能计量等各种功能，装有自动照明系统。
