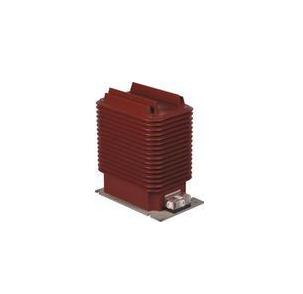

高压电流互感器LZZBJ9-35
分类: 互感器
发布时间: 2012-01-06 10:24
是否提供加工定制 是 品牌 HY
型号 LZZBJ9-35 额定电流 5-3150/5
额定电压 35KV 产品认证 CCC
应用范围 测量 种类 电流互感器
品牌 国产 型号 LZZBJ9-35 0.2S /0.5/10P10 150/5
封装形式 环氧树脂电感 绕线形式 单层间绕式
导磁体性质 铁芯 磁芯形状 罐形
工作频率 低频 安装方式 立式密封
标称电压 35KV（V）
价格 : ￥100.00
运费 : ￥0.00
数量 :
| 一、概述 |
LZZBJ9-10（A、B、C）型电流互感器是户内环氧树脂浇注支柱式全工况型产品，在额定率为50H2额定电压为10KV及以下电力系统中作继电保护或电能测量用，其中LZZBJ9-10（A、B、C）装于中置式开关柜或甚他型式开关柜中。
型号含义： |
 |
| 二、结构简介 |
| 本型电流互感器为支柱结构，采用环氧树脂全封闭浇注，耐污秽及潮湿，也适用于热带地区。互感器不需要特别维护，只需定期地清除表面污物，由于电流互感器采用环氧树脂浇注，尺寸小，重量轻，适宜任何位置，任意方向安装。 |
| 三、技术数所 |
- 额客绝缘水平：12/42/75KV
- 负荷的功率因数:COSФ=0.8(滞后)
- 额定二次电流：5A或1A；
- 表面爬电距离:满足II级污秽等级要求
- 产品标准：GB1208-1997《电流互感器》
- 仪表保安系数:FS≤10
- 技术参数见下表：
|
|
LZZBJ9-10(A、B、C)型双绕组技术参数
|
|
性能参数
|
|
LZZBJ9-10A1、B1、C1
|
LZZBJ9-10A2、B2、C2
|
| 型号规格 |
额定二次输出(VA) |
1S热稳定电流(KA) |
动稳定电流(KA) |
准确组合 |
额定二次输出(VA) |
额定热稳定电流(KA) |
动稳定电流(KA) |
| 准确组合 |
0.2
0.2S |
0.5
0.5S |
10P10 |
10P15 |
0.2
0.2S |
0.5
0.5S |
10P10 |
10P15 |
| 5/5 |
0.2S/10P
0.2/10P
0.2S/0.5
0.2/0.5
0.5S/10P
0.5/10 |
10 |
10 |
15 |
10 |
2 |
5 |
0.2S/10P
0.2/10P
0.2S/0.5
0.2/0.5
0.5S/10P
0.5/10
|
10 |
20 |
20 |
20 |
0.5 |
1.25 |
| 10/5 |
4 |
10 |
1 |
2.5 |
| 15/5 |
6 |
15 |
1.5 |
3.75 |
| 20/5 |
8 |
20 |
2 |
5 |
| 30/5 |
12 |
30 |
3 |
7.5 |
| 40/5 |
16 |
40 |
4 |
10 |
| 50/5 |
20 |
50 |
5 |
12.5 |
| 75/5 |
32 |
90 |
7.5 |
18.75 |
| 100/5 |
45 |
112.5 |
21 |
52.5 |
| 150/5 |
31.5 |
80 |
| 200/5 |
45 |
112.5 |
| 300/5 |
63 |
130 |
| 400/5 |
15 |
| 500/5 |
15 |
| 600/5 |
63 |
130 |
| 800/5 |
20 |
| 1000/5 |
30 |
80 |
160 |
| 1200/5 |
80 |
160 |
100 |
160 |
| 1500/5 |
40 |
| 2000/5 |
|
40 |
30 |
| 2500/5 |
60 |
30 |
| 3000/5 |
| 3150/5 |
|
|
LZZBJ9-10型电流互感器复变比型技术参数
|
|
性能参数
|
| 型号规格 |
LZZBJ9-10A1、B1、C1 |
LZZBJ9-10A2、B2、C2 |
| 准确组合 |
相应额定输出(VA) |
额定热稳定电流(KA) |
动稳定电流(KA) |
准确组合 |
相应额定输出(VA) |
额定热稳定电流(KA) |
动稳定电流(KA) |
| 10-15-20/5 |
0.2S/0.2S/0.2S/10P10
0.2/0.2/0.2/10P10
0.5/0.2/0.2/10P10
0.5/0.5/10.5/10P10
0.5S/0.5S/0.5S/10P10 |
10/10/10/20
10/10/10/20
10/10/10/20
10/10/10/20
10/10/10/20
|
2.7 |
4.5 |
0.2S/0.2S/0.2S/10P10
0.2/0.2/0.2/10P10
0.5/0.2/0.2/10P10
0.5S/0.5S/0.5S/10P10
0.5/0.5/0.5/10P10
|
10/10/10/20
10/10/10/20
10/10/10/20
10/10/10/20
10/10/10/20 |
0.5 |
1.25 |
| 15-20-30/5 |
4.2 |
6.6 |
1 |
2.5 |
| 20-30-40/5 |
6 |
9 |
1.5 |
3.75 |
| 30-40-50/5 |
9 |
11.5 |
2 |
5 |
| 40-50-75/5 |
11.3 |
16.5 |
3 |
7.5 |
| 50-75-100/5 |
16.8 |
22 |
4 |
10 |
| 75-100-150/5 |
24 |
33 |
5 |
12.5 |
| 100-150-200/5 |
33.6 |
45 |
7.5 |
18.75 |
| 150-200-300/5 |
45 |
63 |
21 |
52.5 |
| 200-300-400/5 |
45 |
80 |
31.5 |
80 |
| 300-400-500/5 |
45 |
100 |
45 |
112.5 |
| 400-500-600/5 |
0.5/0.2/0.2/10P10
0.5/0.5/0.5/10P10
0.2S/0.2S/0.2S/10P10
0.5S/0.5S/0.5S/10P10
0.5/0.2/0.2/10P10 |
15/15/20/30
15/15/20/30
15/15/20/30
15/15/20/30
15/15/20/30
|
80 |
130 |
0.2S/0.2S/0.2S/10P10
0.2/0.2/0.2/10P10
0.5/0.2/0.2/10P10
0.5S/0.5S/0.5S/10P10
0.5/0.5/0.5/10P10
|
15/15/20/30
15/15/20/30
15/15/20/30
15/15/20/30
15/15/20/30
|
63 |
130 |
| 500-600-800/5 |
63 |
130 |
| 800-1000-1200/5 |
80 |
160 |
| 1200-1500-2000/5 |
100 |
160 |
| 1500-2000-2500/5 |
100 |
160 |
| 2000-2500-3000/5 |
100 |
160 |
|
| 四、外形及安装尺寸 |
 |
 |
 |
