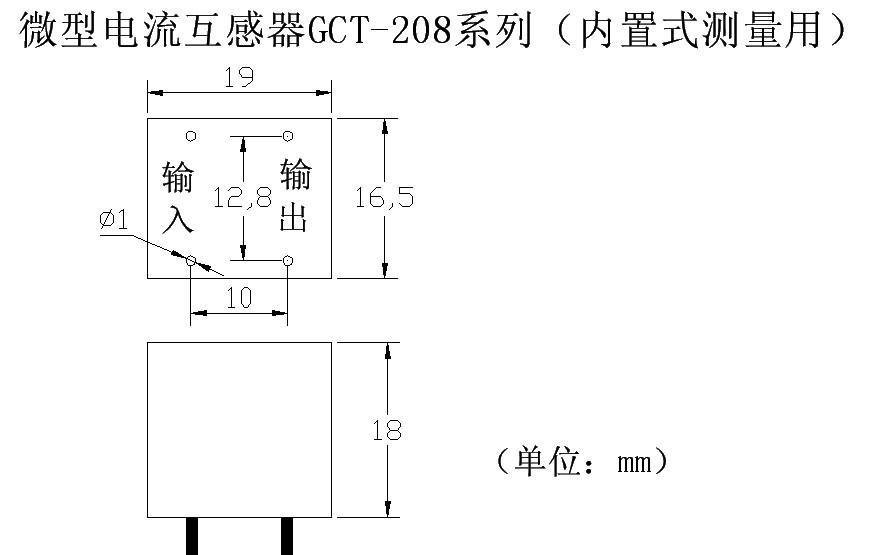

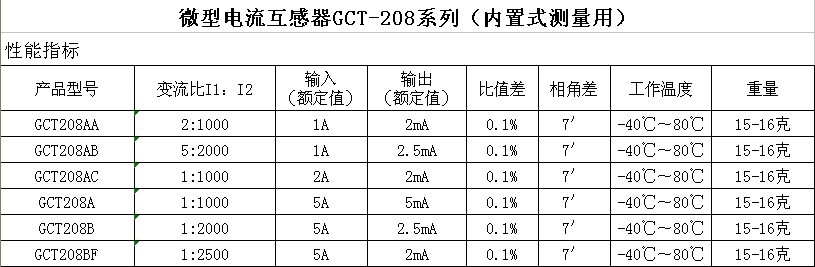

GCT208A、GCT208AA微型电流互感器
分类: 微型精密互感器  发布时间: 2012-01-04 14:03
微型电压互感器是一种电流型电压互感器，初级通过电路中串入电阻，二次并联电阻。将电压转换成电流，经互感器作电流变换后，初级输出电流信号经取样电阻转换为所需要的电压。微型电压互感器绝大部分为插在电路板中使用。
价格 : ￥2.00
运费 : ￥0.00
数量 :

微型电流互感器　　微型电流互感器(含微型电流变换器)一次侧无电阻，普通微型电流互感器在是二次侧串联电阻的互感器，输出为电流。微型电流互感器中的微型电流变换器是在二次侧并联电阻，输出为电压。微型电流互感器分为多匝绕线式（插在电路板）和穿心式两种使用方式。

应用实例

设计一个输入电流为5A,输出为5V的运用电路，各元器件参数如下：

R=5V/2.5mA=2.0KΩ

C经验值一般为0.01-0.033uF

r为100-300KΩ可调电阻

IC为OP07或uA741等通用运算放大器

特别说明

本互感器二次侧也可以不使用运放，而直接并入一电阻取得电压，但电阻值不宜过大，电阻太大时，互感器线性变差，相移增大。
