空心电抗器

　　中文名称：空心电抗器 英文名称：air-core reactor

　　定义1：电力系统中用于限制短路电流、无功补偿和移相等的电感性高压电器，磁通经空气形成回路，故称空心式电抗器。

　　所属学科：水利科技（一级学科）；水力发电（二级学科）；水电站电气回路及变电设备（三级学科）

作用：

　　鼠笼型交流三相异步电动机如果额定电压和供应电压相同，可在电动机与来电电源之间串接与电动机匝数相同的空心电抗器，以增加电感值，控制启动电流不至于过高，

概述

干式空心串联电抗器是采用新工艺，新材料，新技术的一种新型电抗器，它在并联补偿电容器装置中，与并联电容器组串联使用，抑制合闸涌流和系统干抗时的瞬间冲击电流，当用6％电抗器时吸收5次谐波，用12-13％电抗器时吸收3次谐波。改善供电质量。

使用环境

安装：户外，无严重腐蚀生的化学气体。

环境温度：-40℃-+40℃。

海拔高度：1000m。

承受八级地震烈度。

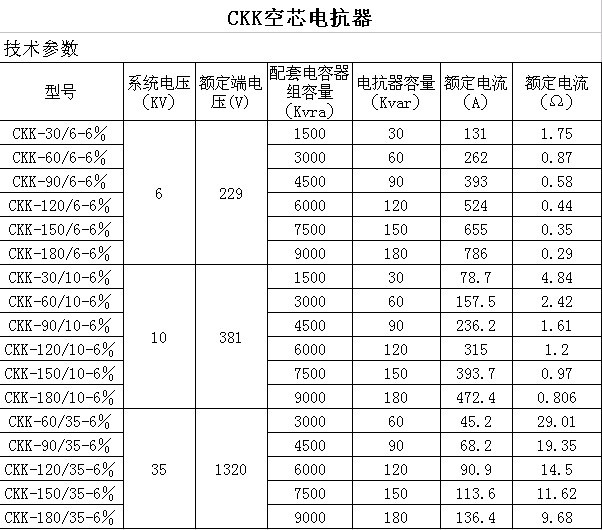

型号说明

(Q)  (X)  C K K  -  △  /  ▽-  ◇

Q—起动

X—限流

CKK—空心串联电抗器

△—电抗器额定容量（Kvar）

▽—额定电压（KV）

◇—电抗率（％）
